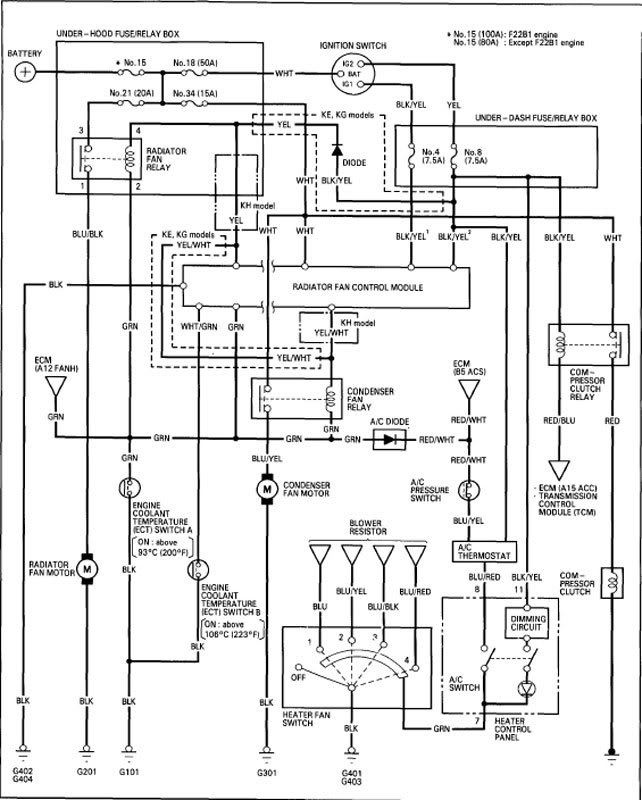

Diagram pengkabelan AC adalah alat penting bagi pemilik Honda Accord 1994 yang ingin memahami dan memecahkan masalah sistem AC mereka. Diagram ini menunjukkan tata letak kabel dan komponen AC, serta cara mereka terhubung satu sama lain. Dengan memahami diagram pengkabelan, Anda dapat mendiagnosis masalah AC umum, seperti kipas yang tidak mau menyala atau kompresor yang tidak bekerja.
Membaca Diagram Pengkabelan AC
Diagram pengkabelan AC biasanya terdiri dari simbol-simbol yang mewakili komponen AC yang berbeda. Garis menghubungkan simbol-simbol ini menunjukkan bagaimana komponen-komponen tersebut terhubung. Warna garis sering digunakan untuk menunjukkan jenis kabel. Misalnya, kabel ground biasanya berwarna hitam, sedangkan kabel daya biasanya berwarna merah.
Mengidentifikasi Komponen AC Utama
Beberapa komponen AC utama yang akan Anda temukan pada diagram pengkabelan termasuk:
- Baterai: Baterai menyediakan daya ke seluruh sistem AC.
- Sekering: Sekering melindungi komponen AC dari kerusakan akibat kelebihan arus.
- Sakelar AC: Sakelar AC mengontrol aliran daya ke sistem AC.
- Relai AC: Relai AC adalah sakelar elektronik yang mengontrol pengoperasian kompresor AC.
- Kompresor AC: Kompresor AC adalah jantung dari sistem AC. Ini mengompres gas pendingin, yang kemudian didinginkan dan didekompresi untuk mendinginkan udara di dalam mobil.
- Kondensor AC: Kondensor AC adalah penukar panas yang mendinginkan gas pendingin.
- Evaporator AC: Evaporator AC adalah penukar panas yang menyerap panas dari udara di dalam mobil.
- Kipas evaporator: Kipas evaporator meniupkan udara di atas evaporator untuk mendinginkannya.
- Katup ekspansi: Katup ekspansi mengontrol aliran gas pendingin ke evaporator.
- Pengering: Pengering menghilangkan kelembapan dari sistem AC.
Mengatasi Masalah AC Umum
Beberapa masalah AC umum yang dapat Anda atasi dengan menggunakan diagram pengkabelan termasuk:
- Kipas yang tidak mau menyala: Periksa sekering dan relai kipas AC.
- Kompresor yang tidak bekerja: Periksa sekering dan relai kompresor AC, serta tekanan gas pendingin.
- Udara AC tidak dingin: Periksa level gas pendingin, kipas evaporator, dan katup ekspansi.
- Kebocoran gas pendingin: Periksa semua sambungan dan selang untuk mencari kebocoran.
Tips dan Trik
Berikut beberapa tips dan trik untuk membantu Anda memahami dan menggunakan diagram pengkabelan AC:
- Gunakan legenda untuk memahami simbol-simbol pada diagram.
- Ikuti garis untuk melihat bagaimana komponen-komponen terhubung.
- Gunakan multimeter untuk menguji tegangan dan arus pada komponen AC.
- Konsultasikan dengan manual servis Honda Accord Anda untuk informasi lebih lanjut.
Dengan mengikuti tips ini, Anda dapat menggunakan diagram pengkabelan AC untuk memahami, memecahkan masalah, dan memelihara sistem AC Honda Accord 1994 Anda.
